2015变压器全自动双缸真空含浸机操作说明书

  • 文件大小 :
  • 下载分类 : 说明书下载
  • 下载次数 : 1205 次 点击下载

<!---->

慧越2015年创新技术全自动双缸真空含浸机操作说明书


目 录



一、 外形结构图………………………………P2

二、 人机界面操作指引………………………P2-P6

1.初始画面……………………………P2

2.参数设定……………………………P3-P4

3.配方管理……………………………P4

4.手动操作……………………………P4P5

5.自动启动……………………………P5-P6



三、 基本使用程序……………………………P7

四、 主要调节功能……………………………P7

五、 维护保养及注意事项……………………P7-P9







一、 人机界面操作指引

1、初始画面

延迟后自动进入主界面,按下屏幕的复位键复位。

全自动双缸真空含浸机控制器

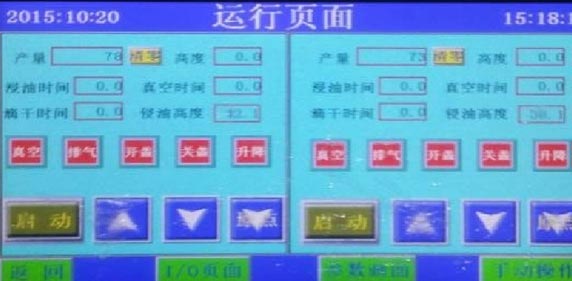

1.1.在更换产品调试时,调整液体含浸深度时,可在手动状态下,使用油槽上升以及下降,油槽位置数据可在主页面查看当前位置,并录入参数设置里。此步序作为调机不可缺少的动作。



2、 参数设定

2.1在初始画面下,点开进入系统,进入如下界面。

全自动双缸真空含浸机控制器

<!---->

<!---->

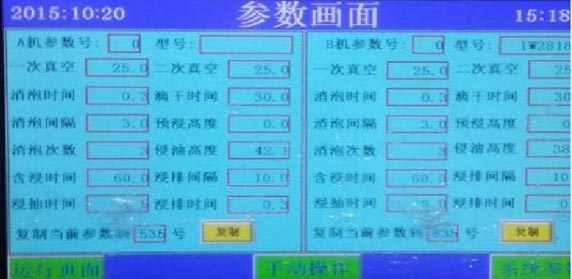

2.2在此界面下,点开参数设置,可自动进入参数设置界面。

        2.3参数设置:一次真空(秒):第一次开机抽真空时间

                     消泡时间():产品控泡的时候排气时间

                     消泡间隔():产品控泡的时候排气停顿间隔

                     消泡次数():重复消泡时间和间隔的次数

                     含浸时间():产品在真空情况下含浸的时间

                     浸抽时间():在含浸的时候补充真空的时间

                     二次真空():产品滴干时抽的真空时间

                     滴干时间():产品在真空下滴干的时间

                     预浸高度(mm):从预浸高度到浸油高度之间会做消泡动作,可在接近产品时做消泡动作,从而减少解除产品时产生气泡。

                     浸油高度(mm):覆盖需要浸泡产品的高度位置

更多相关信息请点击  下载   查看,谢谢!!!!
