慧越浅谈高频变压器绕线工艺细节

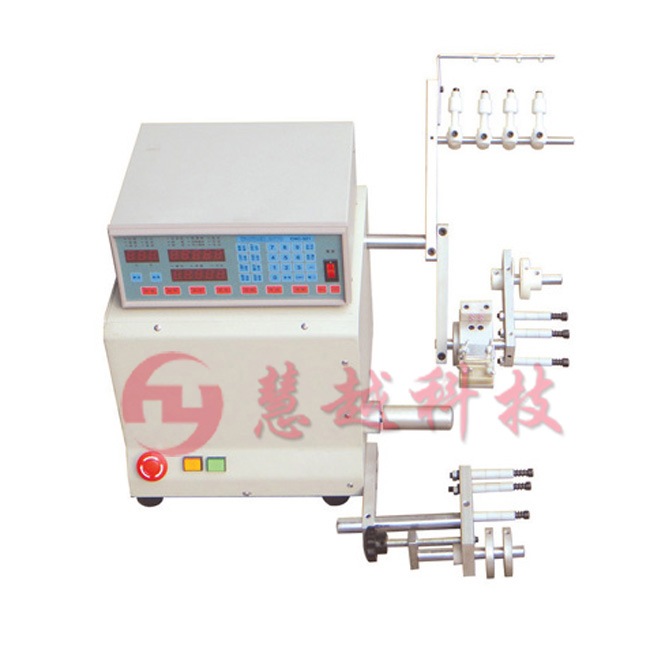

高频变压器在制造过程中有绕线机这个步骤，关于绕线方面要求也比较高，圈数和幅宽一定要达到标准的要求。在绕线工艺中可以用单杠慧越 HY-R06 CNC侧面单轴自动绕线机操作。以下由慧越科技小编跟大家浅谈高频变压器绕线工艺细节。

1、确定BOBBIN的参数
2、所有绕线要求平整不重叠为原则
3、单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错
4、横跨线必需贴胶带隔离
5、疏绕完全均匀疏开
6、密绕排线均匀紧密
7、线圈两边与绕线槽边缘保持足够的安全距离A,B
8、套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN
9、最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。
10、胶带边缘与绕线槽平齐,胶带不歪斜,不反摺不破损。

11、跨越线底下须贴胶带,保持跨越线与底下线圈绝缘。
