CNC绕线机绕线举例操作

 发布于:2014-10-31 点击量:

CNC绕线机绕线举例操作

HY-R06 CNC绕线机是实用实际绕线线径:∮0.03-0.6mm;以下跟大家举例CNC绕线机绕线操作。

CNC绕线机试输入以下资料(假设绕线资料指定储存在第2~3步序之内)  第一组资料 第二组资料  起绕点: 未定 999.99  幅 宽: 30.00MM 30.00MM  线 径: 0.230MM 0.450MM  总圈数 : 500.0圈 100.0圈  起绕慢车: 2.0 圈 2.0圈  停止慢车: 5.0 圈 5.0圈  高 速: 50% 35%  低 速: 8% 8%  后 退: 0 0
注:第二组资料的起绕点被设定为999.99时,表示在该步序开始绕线时,排线杆以上一步序结束时所在位臵继续排线,幅宽及左右边界与上一步序相同,排线方向亦不改变。  2.8.1.使用范围指定
1、起始步序设定:[起始步序][2][输入]

2、结束步序设定:[结束步序][3][输入]

 CNC绕线机参考图:

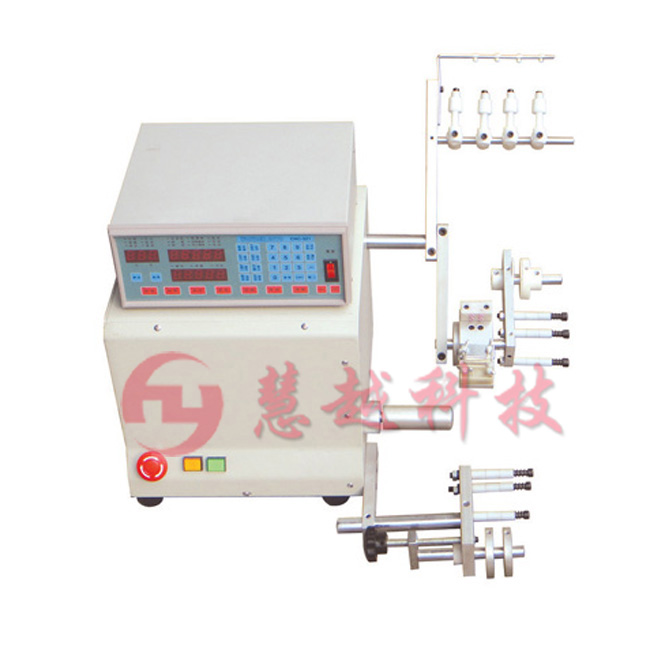

CNC绕线机实物图
