红外线隧道炉主输送线配置介绍

 发布于:2015-06-22 点击量:

红外线隧道炉主输送线配置介绍

   我司红外线隧道炉专业用于高频、低频、变压器及五金塑类产品烘烤。全自动温控、比传统立式烘箱省时2-5倍、省电30%以上、工作效率高。下面由李S跟大家浅一下红外线隧道炉主输送线配置.



主输送线体部分:一式

规格:W1040×H750×L5000mm;

动力系统:1HP电机与1:1200型减速机各1套;

控制:使用爱得利-1HP变频器,速度0.3-1米/分钟可调;

输送链条:使用P=25.4mm双节距碳钢中孔输送链条2边同步安装;

穿杆:152.4MM安装一条直径8MM不锈钢串杆;

输送带:使用T1.5mm*10*15不锈钢网,网带宽800mm

炉外机身架:用50*50mm铁方管材双边通长布置;

支架使用50*50限    14mm可调脚杯,2000mm/4个;

输送轨道:炉内使用40*40#国标角钢轨道加工,下层在炉外底部

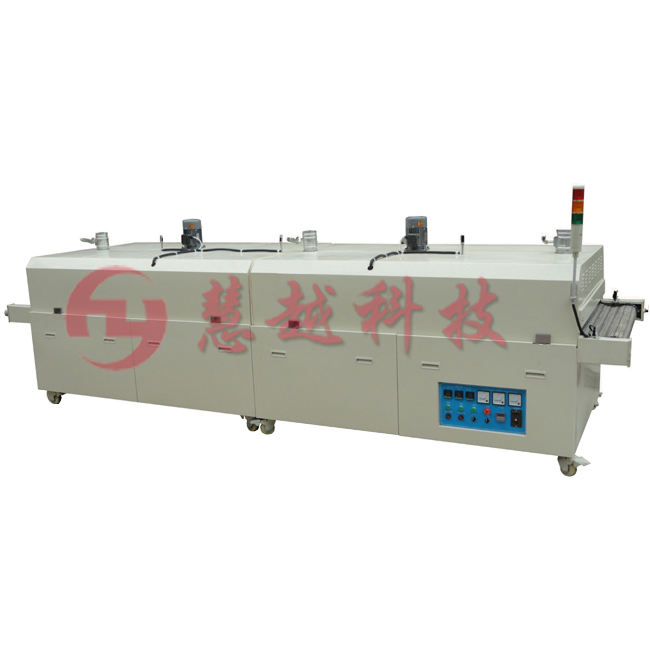

红外线隧道炉实物图:

红外线隧道炉实物图
