自动穿套管机管嘴与线嘴是如何定位的呢?

 发布于:2015-08-06 点击量:

自动穿套管机管嘴与线嘴是如何定位的呢?

  我司慧越科技自动穿套管机是微电脑控制,全中文数控单片机控制显示,操作方便;套管大小长度可调整适用于绝大多数穿套管变压器生产;本自动穿套管机配合CNC使用方便,上手快,保证品质,提高生产效率。关于自动穿套管机管嘴与线嘴是如何定位的呢?下面由慧越小编跟大家介绍一下。

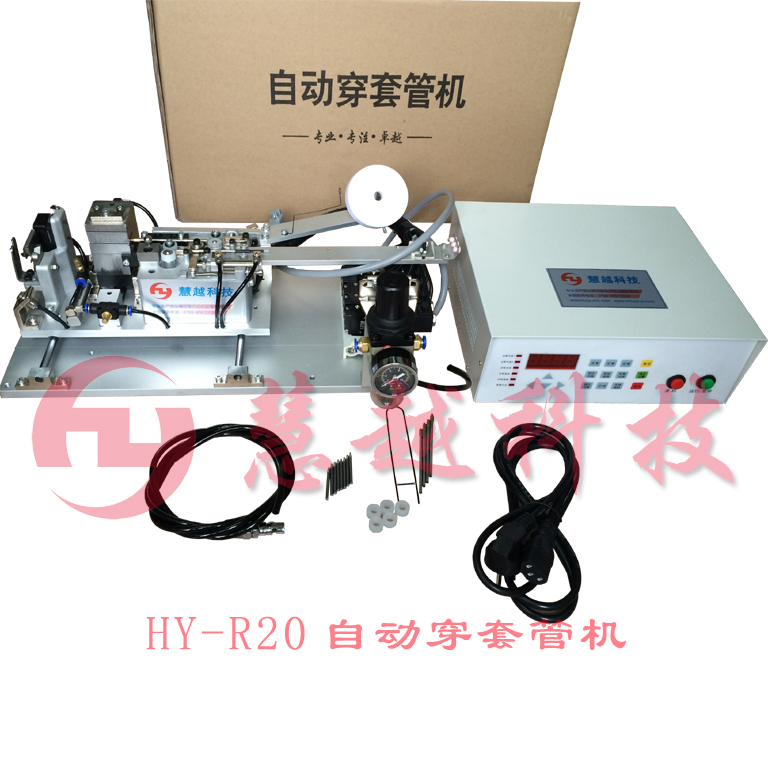

自动穿套管机实物图



1,普通机采用线嘴,管嘴可以上下调动的结构。线嘴管嘴无法做前后定位,在 安装线嘴和管嘴时候要靠经验来判断线嘴管嘴顶尖处到压管刀的距离。

原因: 采用的是压块单动结构,载物面是固定平面不可调节,更换线种和管种的时 候,管径和线径随着直径的增加其中心点相对载物面的水平线形成公差也不 断增加,所以就需要调节线嘴和管嘴同载物面的相对高度,机器才能顺利的 穿管和穿线。(不做调节上下,即使很接近的线种和管仲也无法使用)


2,傻瓜机采用线嘴,管嘴固定结构,并且在线嘴管嘴处做了安装定位的方式, 保证安装完成后线嘴和管嘴到切管刀的距离的固定距离(管嘴  0.3mm  线嘴0.1mm)

原因:采用的是压块双动结构,能确保更换机种后线嘴和管嘴与V型载物面的相对高度的固定值不变。
