高频变压器全自动焊锡机的操作步序设置说明

 发布于:2015-10-23 点击量:

高频变压器全自动焊锡机的操作步序设置说明

我司东莞慧越科技全自动焊锡机无需人手,全过程都是机器操作,代替人工,包括自动上料,自动松香、自动焊锡、自动退料、可选着同时焊锡两种产品,或带360度翻转功能,产能每天66000-69000PCS。今天就由慧越小编跟大家介绍一下全自动焊锡机的操作步序设置说明。

1.接通电源,置焊锡机的电源开关于“开(ON)”的状态;

2.设置温度的方法:
(1):(按“︽”键设置温度上升,按“︾”键设置温度下降,SV栏显示设置温度,PV栏显示测量温度。(适用于ETS-2E、ETS-2MT);

(2):先按SET键, SV栏显示温度闪烁,用△向上为数字加,▽向下为数字减。<选择个、十、佰位数字键键。(适用于WD-6202、WD-6203A、YCH-2A、YCH-2R、QF-360A、QF-360B);

3、当锡锅加热焊锡至熔化状态后,打开气阀,检查气压是否大于 O.4Mpa,大于O.4Mpa为正常情况,否则及时通知维修工和班组长;

4.焊锡机显示温度为锡炉内感温头测量的温度,比实际焊锡温度不同,以使用温度量具测量的温度为准,镀锡温度必须符《一次镀锡工艺规程》中的相应要求。

5.锡锅的锡面必须水平。锡面不平时必须停止生产并通知维修工;

6.程序设置:根据产品浸锡工艺要求,确定程序段数、段数范围;
(1)按[起始步序]→输入起始数→按[输入],
(2)按[结束步序]→输入结束段数→[输入],
(3)按[步序设定]→按[输入],
(4)设定焊锡机程序的方法: 首先复位,用步序设定和输入键来选择预热点、焊锡点、焊锡脱离、预热时间、焊锡时间、预热速度、焊锡速度、角度、拔焊(亮灯有效)、焊杯(亮灯有效)等参数。具体的数字设定的方法是如焊锡点是35.5mm 先按3→按5→按5→按0→按输入键,如焊锡时间是1.2秒 先按1→按2→按输入键;

7.手动调试方法:

(1)首先复位→按手动开关(亮灯有效)→按1→按2→按1→按3、按←向上键、→向下键调试焊锡深度角度。(适用于WD-6202、WD-6203A、YCH-2A、YCH-2R、QF-360A);

(2)首先复位→按手动开关(亮灯有效)→按2→按3→按1、按←向上键、→向下键调试焊锡深度;(适用于ETS-2E、QF-360B)

8.程序选择:按[起始]步序→输入起始段数→按[输入]→,按[结束步序]→输入结束段数→按[归位];

9.产品在镀锡前应蘸适量助焊剂。将产品引脚浸入助焊剂中,浸入深度为4mm,引脚长度不足4mm的,深度以不超过骨架支撑点为准。浸入时间不作要求,能正常镀锡即可;

10.使用过程中,有任何异常情况,应立即停止操作,关掉设备电源,通知专业维修人员进行检修;

11.作业中必须精神集中,严禁干与生产无关的事情。

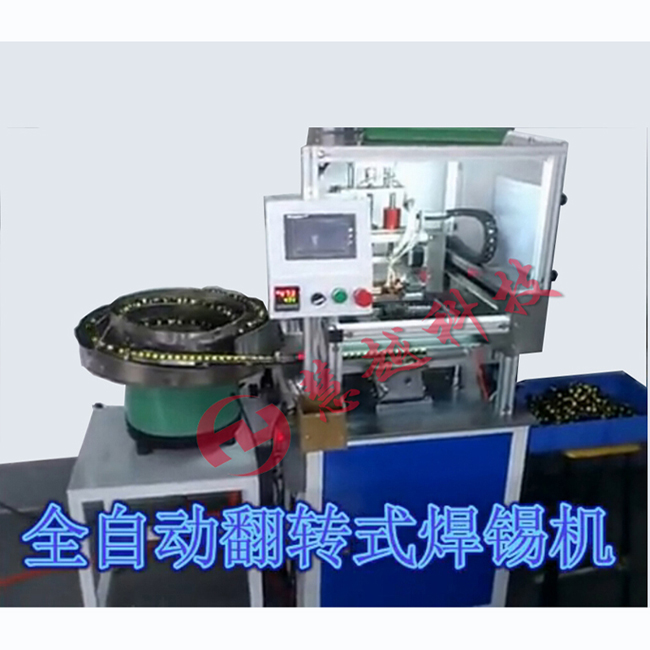

我司东莞慧越科技全自动焊锡机实物图:

全自动焊锡机实物图
