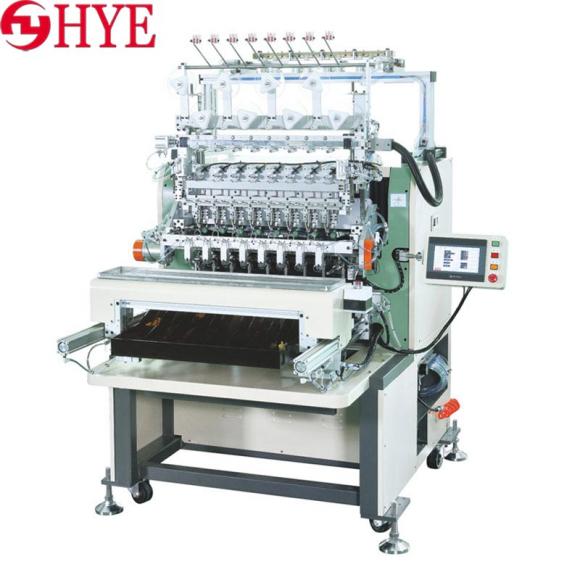

HY-R13 八轴全自动绕线机

产品规格：

型号HY-R13

主轴数8轴

伺服电机功率(W) X:200 Y:200 Z:200 主轴:750(标准)/1500

主轴夹具装配内径Ф8mm(标準)

主轴转速12000RPM标準/18000RPM

控制方式ESM 六轴CNC精密软件控制

编程方式 液晶Windows介面交流

储存方式 直接储存 USB

导针移动范围X：90mm

Y：80mm

Z：50mm

主轴间距48mm

回转直径45mm

主轴定位精度±0.1°

移动定位0.01mm

缠脚角度0°、45°、90°、135°

使用线径0.02—0.4mm(标準)

气压4-6kgf/c㎡

电压AC220V/50HZ(AC110V/60HZ)

总功耗2.2KW

整机净重500KG

机械尺寸1350W*1200L*1700Hmm

装箱尺寸1200W*1350L*1750Hmm

产品特点：

外型新颖流线，结构合理，运动刚性大，唯本司最新代软体运行，稳定性极高，能胜任同行同等产品不能处理的绕制工艺、精度之特点；

使用windows编程，载入ESM高性能最新版绕线机软体，搭载IPC独立高速运行，简易而人性化教导控制介面，中文、英文可选性对话，易学操作；

全部重要配件全球供应，使之技术世界铸造，结构合理紧凑，运动刚性大，响应频率快，动作精度高，整机稳定性高，适应工作环境大；

具有自诊断功能，易於检修，重点是本机有多点式保护功能，构造简单，故障少；

本系列机型与自动上料系统，自动焊锡系统，自动检测系统等，可合成自动化生產流水线；
