HY-J03变压器PIN脚(针脚/引脚)校脚机

HY-J03变压器PIN脚(针脚/引脚)校脚机

详细描述

HY-J03变压器PIN脚(针脚/引脚)校脚机概述:
变压器校脚机

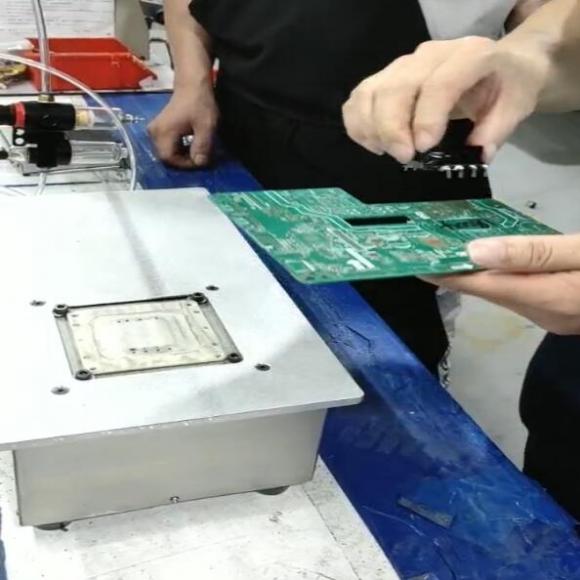

HY-J03变压器PIN脚校脚机是本公司自主研发的一款针对变压器.磁环电感.滤波器等针脚校正.变压器针脚经过本机校正以后可以轻松落板不伤针脚,不伤骨架。

各大厂商在生产变压器时一定遇到过这样的棘手问题:变压器在生产过程中会有一定比例的针脚歪斜或变形不良,需要对变压器的针脚(PIN脚/引脚)进行校正,以满足变压器与电路板进行组装过程中,变压器的针脚能够顺利插入电路板的配合孔内,这时我们就需要对这些偏差的变压器引脚做校正,常规的变压器针脚校正一般采用手工的方式来进行校正,即将变压器固定放置于校脚板上之后,需要通过人工对校脚板的四边进行敲打,以对变压器针脚校正,而这种手工校正的过程费时费力,劳动成本高、效率极奇低下。
HY-J03变压器PIN脚(针脚/引脚)校脚机
慧越自动化研发了两款新机器,一款是全自动变压器PIN脚拔线, 另一款就是目前的慧越自动化2019年最新研发生产的变压器PIN脚校正机能够对变压器针脚/引脚进行自动校正,使用变压器校脚过程控制容易,提高了校脚工序的效率与及降低了劳动成本,并且,生产出的产品针脚能够保持极高的一致性。HY-J03自动变压器引脚整型机能够同时实现变压器每个针脚的校正,操作方便,提高校正效率。

本机标配一套治具,如需多套治具请联系我司业务人员报价。更换本机治具时主要是松紧8个调机螺丝,调至治具上下板圆孔在运行时错开的位置刚好是一个针脚最大位最为标准,一般出厂已调好,更换治具需要微调.调机首先试校一个产品,辨认变压器针脚歪斜的方向/整体往斜线方向斜的时候 1# 2#螺丝微紧,5# 6#微松。注意不要过紧,尽量不要卡死。变压器针脚歪斜的方向相反时,操作同上。
HY-J03变压器PIN脚校脚机
HY-J03变压器引脚校脚机使用方法及特点:

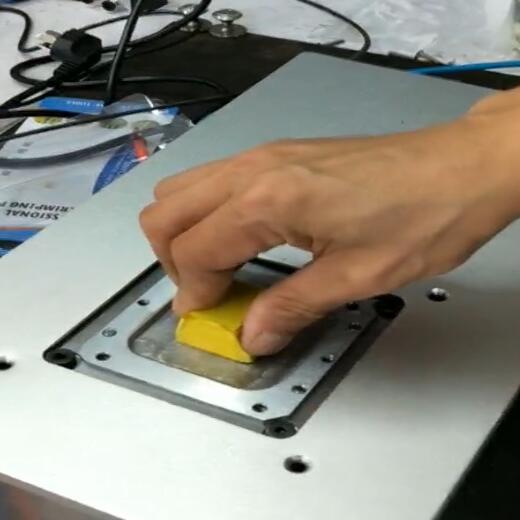

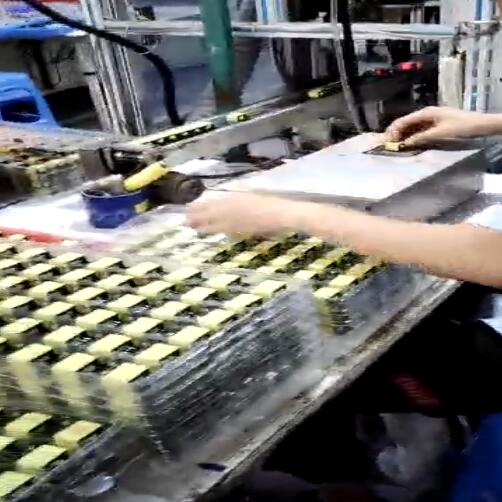

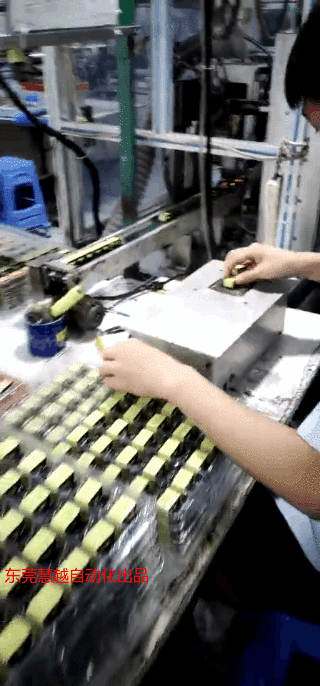

将变压器引脚插入机器的校正孔中,手轻轻按住变压器,踩气动脚踏开启机器,整个过程在1-2秒完成。使用方便快捷加工效率高, 产品适用性能广。
本机整体小巧紧凑,整机表面采用铝板,表面喷沙氧化处理,设计平整,符合人体学设计,外型整体包装采用铝合金包装,外型美观。

本机治具采用两件钢材料外型统一,设置有防呆针,互换方便、精准。

HY-J03变压器引脚校脚机使用方法
