十二轴全自动绕线机

十二轴全自动绕线机

详细描述

<!---->

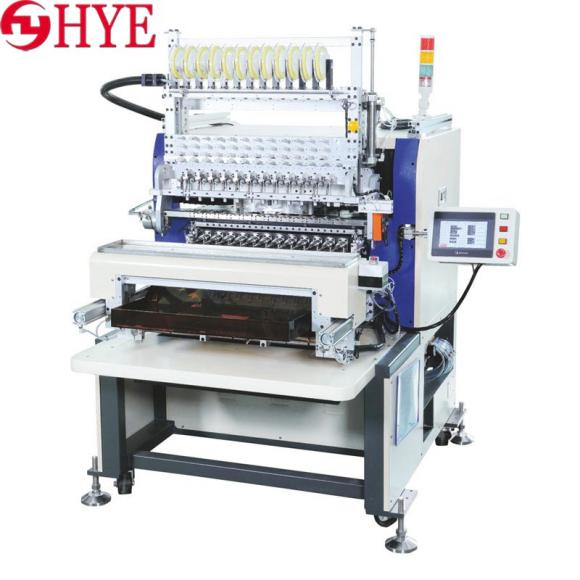

HY-R16 十二轴全自动绕线机

特点:
a.
教导互动触控,人性界面,操控简易,中文化程式管理,易学易懂,五分钟上手,无需键盘和外接电源,直接输入,调机时间短
b.
自诊功能,快速检修
c.
四轴NC补间,呈螺旋缠脚
d.CNC
伺服器驱动,精准定位
e.
速换式轴芯治具
f.
四种角度缠PIN脚功能
g.
高转速高精度,提高绕线品质与质量
h.
可单机操作,亦可搭配自动化生产
i.
可搭配自动交换料,剪刀及气压珓线设备(特殊配备)

规格:
电源电压 单相 220V ±10% 50HZ/60HZ
耗费电力 3KVA
控制方法 四轴伺服同步控制
主轴数 12
主轴转数 9000/12000/18000标准/正逆转
主轴间距(mm) 45mm
导线针移动范围(mm) 100mm X(LEFT/RIGHT)
100mm X
(FORWARD/BACKWARD)
55mm Z
(UP/DOWN)
主轴定位角度 0 - 360°/rev
位移精度 0.01mm
主轴定位精度 ±1°
使用线径 0.02-0.04mm
缠脚速度 MAX:150RPM
排线速度 0-200mm/sec
导针移动最高速度 12m/min
最大骨架外径(mm) 40mm
最大幅宽 90mm
缠脚角度选择 0°45°90°135°
储存记忆法 USB+DOM64M(256M option)
使用空气压力 4-6kgf/cm2
机台净重(kg) 310kg
机械装箱后重量(kg) 410kg
机台尺寸(mm) 1400L*780W*1680H mm
机械装箱尺寸(mm) 1720L*1300W*1750H mm
选购配备 绞线设备
伺服张力器
自动交换料设备
剪刀设备(更改马达搭配剪刀设备,线径可达1mm
全自动包胶布机构

<!----><!----><!---->
