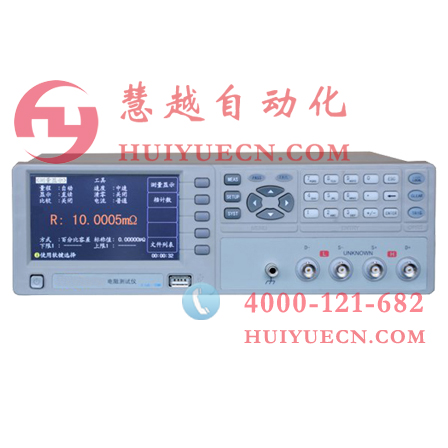

HY-TS06 直流电阻测试仪

HY-TS06 直流电阻测试仪是新一代实用化多功能、宽测试范围和高精度的直流电阻测试仪, 融会当前电阻测试领域主流技术和实用功能,以其卓越的性能、便捷的操作、高效可靠性,可满足各类电阻器、线圈导线电阻、触点接插件接触电阻、PCB线路及 孔化电阻等机电元件的高、中、低电阻测试要求。



HY-TS06 直流电阻测试仪采用高性能32ARM处理器及高密度SMD贴装工艺,4.3寸真彩色TFT液晶显示, 操作直观简洁;精湛的设计和先进的测量技术,可精确测量0.1mΩ~20MΩ宽范围电阻值,最高6位显示分辨率;实用的温度测量和多种补偿功能,无需PC 配置的数据采集功能,抗反电势保护功能,高阻值测量噪声抑制技术,弱电流器件保护测试模式,快速的自动量程技术,全面的比较器和HANDLER接口,丰富 的通讯接口功能,强大的USB存储配置,使得无论是普通的分散测试和检验,机电元件组件的实验研究与分析,还是生产线批量测试与分选,组建自动测试系统或 数据采集,U2516系列电阻测试仪均可轻松胜任。





HY-TS06 直流电阻测试仪-性能能特点

1480×272 真彩色TFT显示屏

2、基本测量精度: 0.05%

3、读数位数:最高300000字,电阻最小分辨率:0.1mWΩ

4、高速测量:最快采样率40/秒(可定制150/秒)

5、测试器件保护模式:普通电流/低电流/脉冲电流

6、温度测量与显示功能

7、温度补偿功能及NTC热敏电阻补偿功能

8、可配置的数据采集功能(序列测试模式)

9、宽测量范围:0.1mΩ~20MΩ

10、最高10档量程,手动或自动模式

11、多档分选比较器(4个合格档,上超,下超)

12、档号显示及档计数功能

13、面板PASS/FAIL比较指示及可配置的讯响功能

14、简洁大字符测量显示,便捷Easy操作模式

15、丰富的通讯接口:RS232C/USB-CDC/USB-TMC/HANDLER

16、中英文可选操作界面,多种界面显示风格

17USB存储功能:数据记录/屏幕快照/测量设置

18、支持U盘固件升级

19、实时时钟显示

20、参数保存与调用:所有参数即时保存,关机不丢失,同时支持内部100组,外部500组存储与调用

HY-TS06 直流电阻测试仪集简易操作、中低价位、精确测量、实用配置于一体,应用全面灵活。欢迎各大厂商前来咨询。

标准规格


温度 & 湿度

0°C - 40°C,  £90%RH

电源要求

电压

198V - 242V

频率

47.5Hz - 63Hz

功耗

≤20 VA

尺寸(W×H×D)

280mm×88mm×320mm

重量

约2.5kg

技术参数Specifications


型号

HY-TS06

测量参数

R,I

测量输出

测试电压范围

1-1000V连续

电压精度

0.5%(详见精度指标)

充电电流限制

10mA

电阻测试

测量显示范围

500Ω-100TΩ

测试精度

1%( R<10GW且I>10nA)

电流测试

测量显示范围

1pA~2mA

测试精度

1% ( R<10GW且I>10nA)

预充电流

400mA/500V,800mA/250V,1.2A/120V(三选一)

其它

量程

7个量程,自动/手动

测量速度

40次/秒,15次/秒,5次/秒

测试平均次数

1 - 255

触发方式

内部,手动,外部,总线

测量延时

0 – 60s

输入电阻

10kΩ,1MΩ

充电时间

0 – 1000s

其他功能

预充电接口,最大输出1.2A

比较器功能

LO/BIN1/BIN2/BIN3/HI

存储器

内部100组,外部500组(USB)

接口

HANDLER,RS232C,USB-HOST,USB-DEVICE
