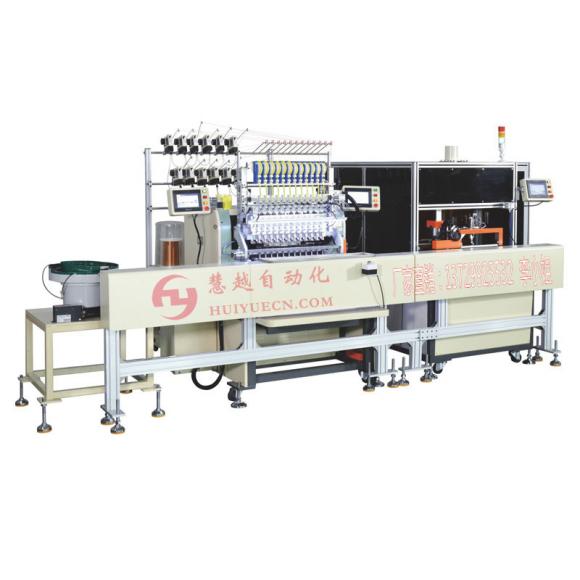

全自动变压器绕线焊锡生产线

全自动变压器绕线焊锡生产线

详细描述

HY-R1006 全自动变压器绕线焊锡生产线



震动盘上料(Vibration plate material )
十二轴全自动绕线机(12 Spindle automatic winding machine)
焊锡(Solder)
摆盘(Plate)



Spindle number       主轴数

12

Spindle speed       主轴转速 (rpm)

12000

Spindle pitch        主轴间距 (mm)

45

Spindle servo motor power      主轴伺服马达功率 (W)

1500/3000 (选配)

Traverse motor power      导针杆移动伺服马达功率(W)

X:200, Y:200, Z:200

Spindle diameter      快速夹具接口内径 (mm)

标准:10 特殊:12

Wire range       适用线径 (mm)

0.02-0.4mm(追加气压剪刀以及更换马达

可以绕到0.4mm以上)

Max.wire diameter       绕线最大骨架外径 (mm)

35

Traverse moving range      导针杆移动量 (mm)

X:110, Y:150, Z:70

Traverse speed      导针杆移动速度 (mm/sec)

200

Controller      控制系统

HY-3

Power voltage       电源电压 (V)

单项220V, 50/60HZ

Power voltage       消防电力 (W)

3500W/4500W

Air pressure       压缩空气压力 (Mpa)

0.45-0.55

Machine size        机台本体尺寸 (mm)

2000(L)x1300(W)x1500(H)

Machine weight        机台重量 (kg)

840KG



1.本系列机器关键零部件全部采用日本进口,可靠性强,耐用度高,大大增长机器使用寿命
2.本机可以实现双线并绕或双线交替绕
3.可以实自动焊锡,自动摆盘
4.外观设计新颖,结构简单,刚性强,操作简单,维护保养方便
5.编程采用电脑或触摸屏,可自由选择,中文显示易于理解
6.独特的快速接头夹具设计,减小换型时间
7.导针杆0 °/ 90 °/135° 可选配安装,方便不同多角度骨架绕线
8.使用精密带反张力控制张力器,使产品排线更整齐
9.具有选配自动上下料功能,可大大节省绕制时间
10.具有自动夹线、断线、排除废线的功能
11.增加伺服手指和送线装置可实现小产品精密绕线
12.密码保护功能,防止非相关人员修改程序
