全自动变压器五绕组绕线一体机

全自动变压器五绕组绕线一体机

详细描述

HY-R1008 全自动变压器五绕组绕线一体机设备相关参数

1,设备运行条件:电源220V50Hz;气源5Kg以上;

2设备操作员数量:1 人;

3一个工作循环约35-40秒;(产能依实际运行为准)

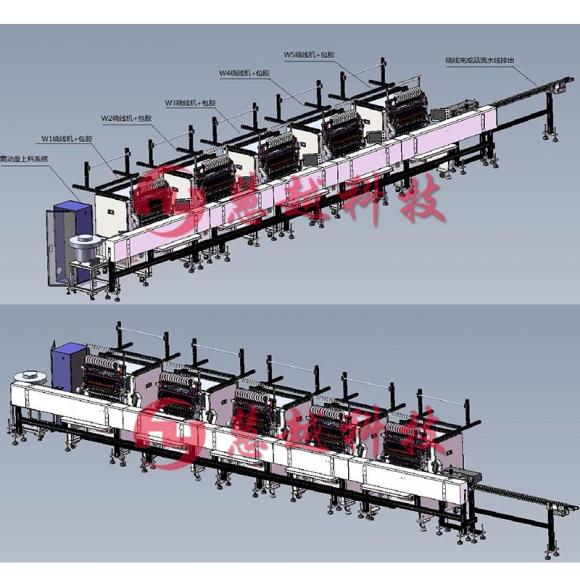

HY-R1008 全自动变压器五绕组绕线一体机设备运行工艺流程

1人工将空骨架放入震动盘

2震动盘送料机构将骨架上到搬运机构1

3搬运机构1将空骨架送入绕线机

4绕线机--绕线+包胶带(依次五台机)

5搬运机构2将绕线完成品从绕线机搬运到焊锡机

6焊锡机--上料上松香1次侧浸锡2次侧浸锡导通测试(不良品排出)

7下一循环。

机器特点说明

1.本系列机器关键零部件全部采用日本进口,可靠性强,耐用度高,大大增长机器使用寿命。

2.外观设计新颖,结构简单,刚性强,操作简单,维护保养方便。

3.编程采用电脑或触摸屏,可自由选择,中文显示易于理解。

4.独特的快速接头夹具设计,减小换型时间。

5.独特的骨架检测装置,防止上料不到位或插反而断针。

6.每台机器可以单独操作,又可联线连动,方便小批量换型号。

7.密码保护功能,防止非相关人员修改程序
